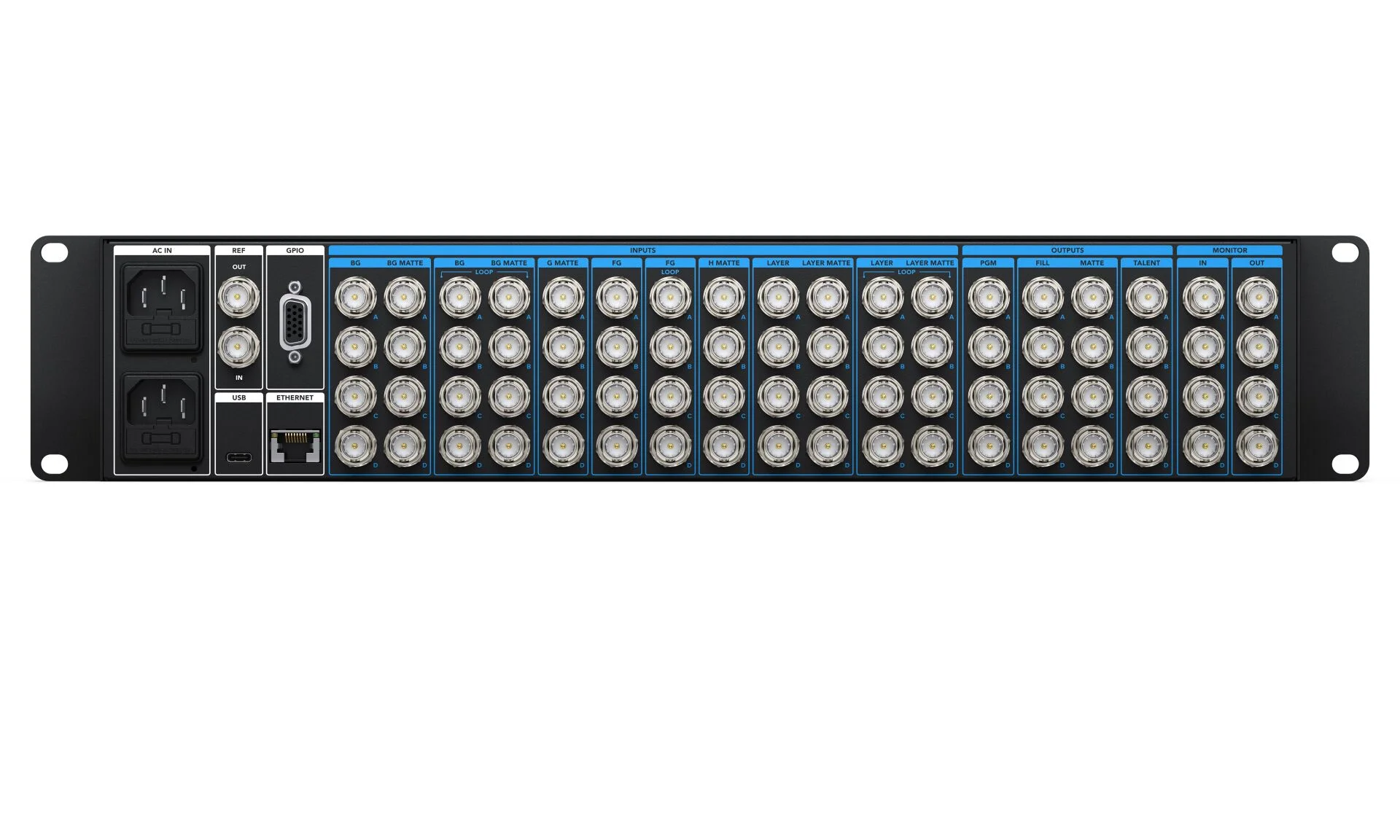

Güç Kaynağı
2 adet Dahili 100-240V AC, 50/60Hz
Güç Kullanımı
218W
Opsiyonel Aksesuar
Ultimatte Smart Remote 4
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
SDI Video Girişi
8
SDI Video Çıkışı
9
SDI Video Düz Geçiş Çıkışları
7
İlgili girişler için sinyal yenilemeli SD, HD, Ultra HD.
SDI Hızları
270Mb, 1.5G, 3G, 6G, 12G.
ST 2110 Video Girişleri
1
ST 2110 Video Çıkışları
1
Video Girişi Yeniden Senkronizasyonu
Girişlerin hepsinde.
Referans Bağlantıları
1 adet BNC Girişi, 1 adet BNC Çıkışı, 1 adet RJ45 Ethernet
Tri-Sync, Black Burst ve PTP.
GPIO
DE15
Ethernet
Cihaz kontrolü, medya havuzuna sabit görüntü yüklemek ve SMPTE 2110 IP video girişi ve çıkışı için 10Gb/sn’ye kadar.
Bilgisayar Arabirimi
1 adet USB-C 3.0, cihaz yapılandırma ve yazılım güncellemeleri için.
SD Video Standartları
525i59.94 NTSC, 625i50 PAL
HD Video Standartları
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50,1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Ultra HD Video Standartları
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
SDI Uyumluluğu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M A ve B seviye, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40
Video Örnekleme
4:2:2
Renk Hassasiyeti
10-bit
Renk Alanı
REC 601, REC 709, REC 2020.
Çoklu Hız Desteği
SD, HD, 6G‑SDI ve 12G‑SDI otomatik algılanır.
Ön Plan
1 adet Düz Geçiş Çıkışlı 12G-SDI Girişi
1 adet RJ45 Ethernet, SMPTE 2110 IP video için
Arka Plan
1 adet Düz Geçiş Çıkışlı 12G-SDI Girişi
Medya Havuzundan Sabit Görüntü
Arka Plan Matı
1 adet Düz Geçiş Çıkışlı 12G-SDI Girişi
Dahili Pencere
Medya Havuzundan Sabit Görüntü
Artık Alan Matı
1 adet Düz Geçiş Çıkışlı 12G-SDI Girişi
Dahili Pencere
Medya Havuzundan Sabit Görüntü
Alan Tutma Matı
1 adet Düz Geçiş Çıkışlı 12G-SDI Girişi
Dahili Pencere
Medya Havuzundan Sabit Görüntü
Katman
1 adet Düz Geçiş Çıkışlı 12G-SDI Girişi
Medya Havuzundan Sabit Görüntü
Katman Matı Girişi
1 adet Düz Geçiş Çıkışlı 12G-SDI Girişi
Dahili Pencere
Medya Havuzundan Sabit Görüntü
Dolgu
2 adet 12G-SDI
Mat
2 adet 12G-SDI
Program
2 adet 12G-SDI,
1 adet RJ45 Ethernet, SMPTE 2110 IP video için
Sunucu
2 adet 12G-SDI
Monitör Girişi
1 adet 12G-SDI
sıralı cihazları görüntüleme için
Monitör Çıkışı
1 adet 12G-SDI
Program, Ön Plan Girişi, Arka Plan Girişi, Birleştirilmiş Mat, Dahili Mat, Dolgu Çıkışı, Katman Girişi, Arka Plan Matı Girişi, Artık Alan Matı Girişi, Alan Tutma Matı Girişi, Katman Matı Girişi, İşlenmiş Katman Matı, İşlenmiş Alan Tutma Matı, İşlenmiş Artık Alan Matı, İşlenmiş Arka Plan Matı, Ekran Düzeltme görüntüleme için.
Arka Plan için Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Arka Plan için Sabit Görüntü Formatları
TGA, TIFF, BMP.
Katman Görüntüsü için Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Katman için Sabit Görüntü Formatları
TGA, TIFF, BMP.
Artık Alan Matı için Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Alan Tutma Matı için Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Medya Havuzu Belleği
6GB kalıcı bellek dahili depolama.
Ön Panel
2.2 inç renkli ekran, 2 adet önayar butonu. 3 adet menü butonu ve döner düğme.
Kontrol Bağlantısı
Ağ ya da Ultimatte Software Control veya Ultimatte Smart Remote 4 çalıştıran bir bilgisayara doğrudan Ethernet bağlantısı.
Yazılım Kontrolü
Ultimatte Software Control
Mac™ veya Windows™ bilgisayarlarda desteklenir.
Donanım Kontrol Paneli
Ultimatte Smart Remote 4
Kişiselleştirilebilir Denetim
Ethernet protokolü ve GPIO pim şeması Ultimatte kullanım kılavuzuna dahil edilmiştir.
SMPTE 2110-20
IGMP v2
SMPTE 2110-21
Verici: Dar
Alıcı: Dar, Geniş Senkronize, Senkronsuz
SMPTE 2110-30
Ses Uyumluluk seviyesi: C Seviye
SMPTE 2110-40
SMPTE yardımcı veri akışı RP 188/SMPTE 12M-2’ye erişim
Hassas Zaman Protokolü
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
NMOS IS-04
v1.3.2
mDNS/DNS-SD aracılığıyla birimler arası
NMOS IS-05
v1.1.2
NMOS BCP-002-01
Doğal Gruplama
NMOS BCP-004-01
Alıcı kapasitesi
Yazılım Güncellemeleri
Mac™ veya Windows™ bilgisayarlara bağlanmak için USB‑C ya da Ethernet kullanır.
Yapılandırma
Ultimatte IP addresi, ön panel üzerinden veya USB aracılığıyla bağlanarak Ultimatte Setup yardımcı yazılımı üzerinden değiştirilir.
Güç Kaynağı
2 adet Dahili 100-240V AC, 50/60Hz
Güç Kullanımı
54W
Opsiyonel Aksesuar
Ultimatte Smart Remote 4
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız
SDI Video Girişi
5
SDI Video Çıkışı
4
SDI Video Düz Geçiş Çıkışları
1
saat ayarlı SD veya HD Kamera FG.
SDI Hızları
270Mb, 1.5G, 3G.
Video Girişi Yeniden Senkronizasyonu
Girişlerin hepsinde.
Referans Bağlantıları
1 adet BNC Girişi, 1 adet BNC Çıkışı.
Tri-Sync ya da Black Burst.
GPIO
DE15
Ethernet
1Gb/s’ye kadar, cihaz kontrolü ve Medya Havuzuna sabit görüntü yüklemek için.
Bilgisayar Arabirimi
1 adet USB-C 3.0, cihaz yapılandırma ve yazılım güncellemeleri için.
SD Video Standartları
525i59.94 NTSC, 625i50 PAL
HD Video Standartları
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
SDI Uyumluluğu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M A ve B seviye.
Video Örnekleme
4:2:2
Renk Hassasiyeti
10-bit
Renk Alanı
REC 601, REC 709, REC 2020.
Çoklu Hız Desteği
SD veya HD otomatik tespit edilir.
Ön Plan
1 adet 3G-SDI Girişi, Düz Geçiş Çıkışlı
Arka Plan
1 adet 3G-SDI Girişi
Medya Havuzundan sabit görüntü
Arka Plan Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Artık Alan Matı
1 adet 3G-SDI Girişi
Dahili Pencere
Medya Havuzundan sabit görüntü
Alan Tutma Matı
1 adet 3G-SDI Girişi
Dahili Pencere
Medya Havuzundan sabit görüntü
Katman
Medya Havuzundan sabit görüntü
Katman Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Dolgu
1 adet 3G-SDI
Mat
1 adet 3G-SDI
Program
1 adet 3G-SDI
Monitör Girişi
1 adet 3G-SDI
Sıralı cihazları görüntülemek için
Monitör Çıkışı
1 adet 3G-SDI
Program, Ön Plan Girişi, Arka Plan Girişi, Birleşik Mat, Dahili Mat, Dolgu, Katman Girişi, Arka Plan Matı Girişi, Artık Alan Matı Girişi, Alan Tutma Matı Girişi, Katman Matı Girişi, İşlenmiş Katman Matı, İşlenmiş Alan Tutma Matı, İşlenmiş Artık Alan Matı, İşlenmiş Arka Plan Matı ve Ekran Düzeltmeyi görüntülemek için.
Arka Plan Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Arka Plan Sabit Görüntü Formatları
TGA, TIFF, BMP.
Katman Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Katman Sabit Görüntü Formatları
TGA, TIFF, BMP.
Artık Alan Matı Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Alfa Kanallı Alan Tutma Matı Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Medya Havuzu Belleği
6GB kalıcı dahili depolama.
Ön Panel
2,2 inç renkli ekran, 3 adet önayar butonu, 3 adet menü butonu ve döner düğme.
Kontrol Bağlantısı
Ultimatte Software Control ya da Ultimatte Smart Remote 4 çalıştıran bir bilgisayar için ağ veya doğrudan Ethernet bağlantısı.
Yazılım Kontrolü
Mac™ veya Windows™ bilgisayarlarda Ultimatte Software Control Yazılımı desteklenir.
supported on Mac™ or Windows™ computers.
Donanım Kontrol Paneli
Ultimatte Smart Remote 4
Kişiselleştirilebilir Denetim
Ethernet protokolü, Ultimatte kullanım kılavuzuna dahil edilmiştir. Ultimatte Kullanım Kılavuzu
Yazılım Güncellemeleri
Mac™ veya Windows™ bilgisayarlar için USB-C veya Ethernet bağlantısı kullanımı.
Yapılandırma
Ultimatte IP adresi, ön panelden ya da USB aracılığıyla bağlı Ultimatte kurulum yazılımından ayarlanır.
Güç Kaynağı
1 adet Dahili 100-240V AC, 50/60Hz
Güç Kullanımı
15W
Opsiyonel Aksesuar
Ultimatte Smart Remote 4
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
SDI Video Girişi
2
Sıralı cihaz görüntüleme için “Monitor In” etiketli monitör girişi ve kamera kontrolü için “Return In” etiketli dönüş sinyali girişi.
SDI Video Çıkışı
2
HDMI Video Girişi
2
HDMI Video Çıkışı
1
Video Girişi Yeniden Senkronizasyonu
Girişlerin hepsinde.
SDI Hızları
270Mb, 1.5G, 3G.
Ethernet
1Gb/s’ye kadar, cihaz kontrolü ve Medya Havuzu’na sabit görüntü yüklemek için.
Bilgisayar Arabirimi
1 adet USB-C 3.0, cihaz yapılandırma ve yazılım güncellemeleri için.
SD Video Standartları
525i59.94 NTSC, 625i50 PAL
HD Video Standartları
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
SDI Uyumluluğu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M A ve B seviye.
Video Örnekleme
4:2:2
Renk Hassasiyeti
10-bit
Renk Alanı
REC 601, REC 709.
Çoklu Hız Desteği
SD veya HD otomatik tespit edilir.
Ön Plan
1 adet HDMI Girişi
Arka Plan
1 adet HDMI Girişi
Medya Havuzundan sabit görüntü
Arka Plan Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Artık Alan Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Alan Tutma Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Katman
Medya Havuzundan sabit görüntü
Katman Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Program
1 adet HDMI
1 adet 3G-SDI
Monitör Girişi
1 adet 3G-SDI
Sıralı cihazları görüntülemek için
Monitör Çıkışı
1 adet 3G-SDI
Program, Ön Plan Girişi, Arka Plan Girişi, Birleşik Mat, Dahili Mat, Dolgu, Katman Girişi, Arka Plan Matı Girişi, Artık Alan Matı Girişi, Alan Tutma Matı Girişi, Katman Matı Girişi, İşlenmiş Katman Matı, İşlenmiş Alan Tutma Matı, İşlenmiş Artık Alan Matı, İşlenmiş Arka Plan Matı ve Ekran Düzeltmeyi görüntülemek için.
Arka Plan Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Arka Plan Sabit Görüntü Formatları
TGA, TIFF, BMP.
Katman Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Katman Sabit Görüntü Formatları
TGA, TIFF, BMP.
Artık Alan Matı Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Alfa Kanallı Alan Tutma Matı Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Medya Havuzu Belleği
6GB kalıcı dahili depolama.
Ön Panel
2,2 inç renkli ekran, 3 adet önayar butonu, 3 adet menü butonu ve döner düğme.
Kontrol Bağlantısı
Ultimatte Software Control ya da Ultimatte Smart Remote 4 çalıştıran bir bilgisayar için ağ veya doğrudan Ethernet bağlantısı.
Yazılım Kontrolü
Mac™ veya Windows™ bilgisayarlarda Ultimatte Software Control Yazılımı desteklenir.
supported on Mac™ or Windows™ computers.
Donanım Kontrol Paneli
Ultimatte Smart Remote 4
Kamera Kontrolü
Uyumlu kameralar ve ATEM switcher’ler ile birlikte kullanıldığında, Blackmagic kamera kontrolü ve tally desteklenir.
Kişiselleştirilebilir Denetim
Ethernet protokolü, Ultimatte kullanım kılavuzuna dahil edilmiştir. Ultimatte Kullanım Kılavuzu
Yazılım Güncellemeleri
Mac™ veya Windows™ bilgisayarlar için USB-C veya Ethernet bağlantısının kullanımı.
Yapılandırma
Ultimatte IP adresi, ön panelden ya da USB aracılığıyla bağlı Ultimatte kurulum yazılımından ayarlanır.
Güç Kaynağı
1 adet Dahili 100-240V AC, 50/60Hz
Güç Kullanımı
12W
Opsiyonel Aksesuar
Ultimatte Smart Remote 4
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
HDMI Video Çıkışı
1 (1080p60)
Bilgisayar Arabirimi
2 adet arka USB-C 3.0 portu, Smart Remote kontrolünü etkinleştirmek üzere harici fare ve klavye bağlamanın yanı sıra sabit görüntü yüklemek, önayarları saklamak/yüklemek ve arşivleri saklamak/yüklemek üzere USB-C depolama cihazları bağlamak için.
1 adet ön USB-C 3.0 portu, arka USB-C portlarıyla aynı işlevselliği sunmanın yanı sıra, Ultimatte Setup yardımcı yazılımı kullanılarak yazılım güncellemeleri ve yapılandırma için Mac veya PC bilgisayarlara bağlanma imkanı sunar.
Tüm USB-C portlar, bağlı cihazlara güç sağlamayı destekler.
Ethernet
2 adet 10/100/1000 Mbps Ethernet portu, Ultimatte 12'nin kontrolü için LAN ağlarına bağlanmak ve Ultimatte Setup yardımcı yazılımı ile yazılım güncellemeleri yapmak için.
Döner Düğmeler
8 adet döner düğme, parametre ayarları için.
Birim ID (Kimlik) Butonları
8 adet buton. Aktif mod için mavi renkte yanar.
Birim ID LED Göstergeleri
Çevrim içi için yeşil ve yayında olma için kırmızı renkte yanar.
Alt + Hızlı Yükleme/Kaydetme Butonları
Alt butonu ve önayarları kaydetmek için 5 ek buton.
Hızlı Yükleme/Kaydetme Butonları
5 adet buton, önayarları yüklemek için.
File Clear (Dosya Boşaltma) Butonu
1 adet buton, Otomatik Keyleme için.
Alt + File Clear
Alt butonu ve ayrıca bir dosya silme butonu kullanıcı tarafından belirlenen bazı önayarları kullanan Otomatik Keyleme için.
Kişiselleştirilebilir Menüler
4 adet menü, en çok kullandığınız kontrollerle kendi menünüzü oluşturabilmeniz için.
LED Kontrolü
LED lambalar için kullanıcı tarafından ayarlanabilen parlaklık kontrolü.
Yazılım Güncellemeleri
Ultimatte Setup yardımcı yazılımı kullanılarak, USB veya Ethernet bağlantısı üzerinden yazılım güncellemeleri.
Dokunmatik Ekran
10,1 inç 1280 x 800 renkli ekran paneli. Ayarlar ve menülerde gezinmek için, ekran üstü kontroller ile entegre kapasitif dokunmatik ekran.
Güç Kaynağı
1 adet Kilitlenen 5.5mm uçlu +12V DC güç girişi, harici güç kaynağı ya da batarya kullanımı için.
Güç Kullanımı
24W azami
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
Güç Kaynağı
2 adet Dahili 100-240V AC, 50/60Hz
Güç Kullanımı
54W
Opsiyonel Aksesuar
Ultimatte Smart Remote 4
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız
SDI Video Girişi
5
SDI Video Çıkışı
4
SDI Video Düz Geçiş Çıkışları
1
saat ayarlı SD veya HD Kamera FG.
SDI Hızları
270Mb, 1.5G, 3G.
Video Girişi Yeniden Senkronizasyonu
Girişlerin hepsinde.
Referans Bağlantıları
1 adet BNC Girişi, 1 adet BNC Çıkışı.
Tri-Sync ya da Black Burst.
GPIO
DE15
Ethernet
1Gb/s’ye kadar, cihaz kontrolü ve Medya Havuzuna sabit görüntü yüklemek için.
Bilgisayar Arabirimi
1 adet USB-C 3.0, cihaz yapılandırma ve yazılım güncellemeleri için.
SD Video Standartları
525i59.94 NTSC, 625i50 PAL
HD Video Standartları
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
SDI Uyumluluğu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M A ve B seviye.
Video Örnekleme
4:2:2
Renk Hassasiyeti
10-bit
Renk Alanı
REC 601, REC 709, REC 2020.
Çoklu Hız Desteği
SD veya HD otomatik tespit edilir.
Ön Plan
1 adet 3G-SDI Girişi, Düz Geçiş Çıkışlı
Arka Plan
1 adet 3G-SDI Girişi
Medya Havuzundan sabit görüntü
Arka Plan Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Artık Alan Matı
1 adet 3G-SDI Girişi
Dahili Pencere
Medya Havuzundan sabit görüntü
Alan Tutma Matı
1 adet 3G-SDI Girişi
Dahili Pencere
Medya Havuzundan sabit görüntü
Katman
Medya Havuzundan sabit görüntü
Katman Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Dolgu
1 adet 3G-SDI
Mat
1 adet 3G-SDI
Program
1 adet 3G-SDI
Monitör Girişi
1 adet 3G-SDI
Sıralı cihazları görüntülemek için
Monitör Çıkışı
1 adet 3G-SDI
Program, Ön Plan Girişi, Arka Plan Girişi, Birleşik Mat, Dahili Mat, Dolgu, Katman Girişi, Arka Plan Matı Girişi, Artık Alan Matı Girişi, Alan Tutma Matı Girişi, Katman Matı Girişi, İşlenmiş Katman Matı, İşlenmiş Alan Tutma Matı, İşlenmiş Artık Alan Matı, İşlenmiş Arka Plan Matı ve Ekran Düzeltmeyi görüntülemek için.
Arka Plan Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Arka Plan Sabit Görüntü Formatları
TGA, TIFF, BMP.
Katman Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Katman Sabit Görüntü Formatları
TGA, TIFF, BMP.
Artık Alan Matı Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Alfa Kanallı Alan Tutma Matı Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Medya Havuzu Belleği
6GB kalıcı dahili depolama.
Ön Panel
2,2 inç renkli ekran, 3 adet önayar butonu, 3 adet menü butonu ve döner düğme.
Kontrol Bağlantısı
Ultimatte Software Control ya da Ultimatte Smart Remote 4 çalıştıran bir bilgisayar için ağ veya doğrudan Ethernet bağlantısı.
Yazılım Kontrolü
Mac™ veya Windows™ bilgisayarlarda Ultimatte Software Control Yazılımı desteklenir.
supported on Mac™ or Windows™ computers.
Donanım Kontrol Paneli
Ultimatte Smart Remote 4
Kişiselleştirilebilir Denetim
Ethernet protokolü, Ultimatte kullanım kılavuzuna dahil edilmiştir. Ultimatte Kullanım Kılavuzu
Yazılım Güncellemeleri
Mac™ veya Windows™ bilgisayarlar için USB-C veya Ethernet bağlantısı kullanımı.
Yapılandırma
Ultimatte IP adresi, ön panelden ya da USB aracılığıyla bağlı Ultimatte kurulum yazılımından ayarlanır.
Güç Kaynağı
1 adet Dahili 100-240V AC, 50/60Hz
Güç Kullanımı
15W
Opsiyonel Aksesuar
Ultimatte Smart Remote 4
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
SDI Video Girişi
2
Sıralı cihaz görüntüleme için “Monitor In” etiketli monitör girişi ve kamera kontrolü için “Return In” etiketli dönüş sinyali girişi.
SDI Video Çıkışı
2
HDMI Video Girişi
2
HDMI Video Çıkışı
1
Video Girişi Yeniden Senkronizasyonu
Girişlerin hepsinde.
SDI Hızları
270Mb, 1.5G, 3G.
Ethernet
1Gb/s’ye kadar, cihaz kontrolü ve Medya Havuzu’na sabit görüntü yüklemek için.
Bilgisayar Arabirimi
1 adet USB-C 3.0, cihaz yapılandırma ve yazılım güncellemeleri için.
SD Video Standartları
525i59.94 NTSC, 625i50 PAL
HD Video Standartları
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
SDI Uyumluluğu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M A ve B seviye.
Video Örnekleme
4:2:2
Renk Hassasiyeti
10-bit
Renk Alanı
REC 601, REC 709.
Çoklu Hız Desteği
SD veya HD otomatik tespit edilir.
Ön Plan
1 adet HDMI Girişi
Arka Plan
1 adet HDMI Girişi
Medya Havuzundan sabit görüntü
Arka Plan Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Artık Alan Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Alan Tutma Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Katman
Medya Havuzundan sabit görüntü
Katman Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Program
1 adet HDMI
1 adet 3G-SDI
Monitör Girişi
1 adet 3G-SDI
Sıralı cihazları görüntülemek için
Monitör Çıkışı
1 adet 3G-SDI
Program, Ön Plan Girişi, Arka Plan Girişi, Birleşik Mat, Dahili Mat, Dolgu, Katman Girişi, Arka Plan Matı Girişi, Artık Alan Matı Girişi, Alan Tutma Matı Girişi, Katman Matı Girişi, İşlenmiş Katman Matı, İşlenmiş Alan Tutma Matı, İşlenmiş Artık Alan Matı, İşlenmiş Arka Plan Matı ve Ekran Düzeltmeyi görüntülemek için.
Arka Plan Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Arka Plan Sabit Görüntü Formatları
TGA, TIFF, BMP.
Katman Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Katman Sabit Görüntü Formatları
TGA, TIFF, BMP.
Artık Alan Matı Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Alfa Kanallı Alan Tutma Matı Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Medya Havuzu Belleği
6GB kalıcı dahili depolama.
Ön Panel
2,2 inç renkli ekran, 3 adet önayar butonu, 3 adet menü butonu ve döner düğme.
Kontrol Bağlantısı
Ultimatte Software Control ya da Ultimatte Smart Remote 4 çalıştıran bir bilgisayar için ağ veya doğrudan Ethernet bağlantısı.
Yazılım Kontrolü
Mac™ veya Windows™ bilgisayarlarda Ultimatte Software Control Yazılımı desteklenir.
supported on Mac™ or Windows™ computers.
Donanım Kontrol Paneli
Ultimatte Smart Remote 4
Kamera Kontrolü
Uyumlu kameralar ve ATEM switcher’ler ile birlikte kullanıldığında, Blackmagic kamera kontrolü ve tally desteklenir.
Kişiselleştirilebilir Denetim
Ethernet protokolü, Ultimatte kullanım kılavuzuna dahil edilmiştir. Ultimatte Kullanım Kılavuzu
Yazılım Güncellemeleri
Mac™ veya Windows™ bilgisayarlar için USB-C veya Ethernet bağlantısının kullanımı.
Yapılandırma
Ultimatte IP adresi, ön panelden ya da USB aracılığıyla bağlı Ultimatte kurulum yazılımından ayarlanır.
Güç Kaynağı
1 adet Dahili 100-240V AC, 50/60Hz
Güç Kullanımı
12W
Opsiyonel Aksesuar
Ultimatte Smart Remote 4
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
HDMI Video Çıkışı
1 (1080p60)
Bilgisayar Arabirimi
2 adet arka USB-C 3.0 portu, Smart Remote kontrolünü etkinleştirmek üzere harici fare ve klavye bağlamanın yanı sıra sabit görüntü yüklemek, önayarları saklamak/yüklemek ve arşivleri saklamak/yüklemek üzere USB-C depolama cihazları bağlamak için.
1 adet ön USB-C 3.0 portu, arka USB-C portlarıyla aynı işlevselliği sunmanın yanı sıra, Ultimatte Setup yardımcı yazılımı kullanılarak yazılım güncellemeleri ve yapılandırma için Mac veya PC bilgisayarlara bağlanma imkanı sunar.
Tüm USB-C portlar, bağlı cihazlara güç sağlamayı destekler.
Ethernet
2 adet 10/100/1000 Mbps Ethernet portu, Ultimatte 12'nin kontrolü için LAN ağlarına bağlanmak ve Ultimatte Setup yardımcı yazılımı ile yazılım güncellemeleri yapmak için.
Döner Düğmeler
8 adet döner düğme, parametre ayarları için.
Birim ID (Kimlik) Butonları
8 adet buton. Aktif mod için mavi renkte yanar.
Birim ID LED Göstergeleri
Çevrim içi için yeşil ve yayında olma için kırmızı renkte yanar.
Alt + Hızlı Yükleme/Kaydetme Butonları
Alt butonu ve önayarları kaydetmek için 5 ek buton.
Hızlı Yükleme/Kaydetme Butonları
5 adet buton, önayarları yüklemek için.
File Clear (Dosya Boşaltma) Butonu
1 adet buton, Otomatik Keyleme için.
Alt + File Clear
Alt butonu ve ayrıca bir dosya silme butonu kullanıcı tarafından belirlenen bazı önayarları kullanan Otomatik Keyleme için.
Kişiselleştirilebilir Menüler
4 adet menü, en çok kullandığınız kontrollerle kendi menünüzü oluşturabilmeniz için.
LED Kontrolü
LED lambalar için kullanıcı tarafından ayarlanabilen parlaklık kontrolü.
Yazılım Güncellemeleri
Ultimatte Setup yardımcı yazılımı kullanılarak, USB veya Ethernet bağlantısı üzerinden yazılım güncellemeleri.
Dokunmatik Ekran
10,1 inç 1280 x 800 renkli ekran paneli. Ayarlar ve menülerde gezinmek için, ekran üstü kontroller ile entegre kapasitif dokunmatik ekran.
Güç Kaynağı
1 adet Kilitlenen 5.5mm uçlu +12V DC güç girişi, harici güç kaynağı ya da batarya kullanımı için.
Güç Kullanımı
24W azami
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
Güç Kaynağı
1 adet Dahili 100-240V AC, 50/60Hz
Güç Kullanımı
15W
Opsiyonel Aksesuar
Ultimatte Smart Remote 4
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
SDI Video Girişi
2
Sıralı cihaz görüntüleme için “Monitor In” etiketli monitör girişi ve kamera kontrolü için “Return In” etiketli dönüş sinyali girişi.
SDI Video Çıkışı
2
HDMI Video Girişi
2
HDMI Video Çıkışı
1
Video Girişi Yeniden Senkronizasyonu
Girişlerin hepsinde.
SDI Hızları
270Mb, 1.5G, 3G.
Ethernet
1Gb/s’ye kadar, cihaz kontrolü ve Medya Havuzu’na sabit görüntü yüklemek için.
Bilgisayar Arabirimi
1 adet USB-C 3.0, cihaz yapılandırma ve yazılım güncellemeleri için.
SD Video Standartları
525i59.94 NTSC, 625i50 PAL
HD Video Standartları
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
SDI Uyumluluğu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M A ve B seviye.
Video Örnekleme
4:2:2
Renk Hassasiyeti
10-bit
Renk Alanı
REC 601, REC 709.
Çoklu Hız Desteği
SD veya HD otomatik tespit edilir.
Ön Plan
1 adet HDMI Girişi
Arka Plan
1 adet HDMI Girişi
Medya Havuzundan sabit görüntü
Arka Plan Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Artık Alan Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Alan Tutma Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Katman
Medya Havuzundan sabit görüntü
Katman Matı
Dahili Pencere
Medya Havuzundan sabit görüntü
Program
1 adet HDMI
1 adet 3G-SDI
Monitör Girişi
1 adet 3G-SDI
Sıralı cihazları görüntülemek için
Monitör Çıkışı
1 adet 3G-SDI
Program, Ön Plan Girişi, Arka Plan Girişi, Birleşik Mat, Dahili Mat, Dolgu, Katman Girişi, Arka Plan Matı Girişi, Artık Alan Matı Girişi, Alan Tutma Matı Girişi, Katman Matı Girişi, İşlenmiş Katman Matı, İşlenmiş Alan Tutma Matı, İşlenmiş Artık Alan Matı, İşlenmiş Arka Plan Matı ve Ekran Düzeltmeyi görüntülemek için.
Arka Plan Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Arka Plan Sabit Görüntü Formatları
TGA, TIFF, BMP.
Katman Sabit Görüntü Formatları
TGA, TIFF, BMP, PNG, JPG.
Alfa Kanallı Katman Sabit Görüntü Formatları
TGA, TIFF, BMP.
Artık Alan Matı Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Alfa Kanallı Alan Tutma Matı Sabit Görüntü Formatları
TIFF, BMP, PNG, JPG.
Medya Havuzu Belleği
6GB kalıcı dahili depolama.
Ön Panel
2,2 inç renkli ekran, 3 adet önayar butonu, 3 adet menü butonu ve döner düğme.
Kontrol Bağlantısı
Ultimatte Software Control ya da Ultimatte Smart Remote 4 çalıştıran bir bilgisayar için ağ veya doğrudan Ethernet bağlantısı.
Yazılım Kontrolü
Mac™ veya Windows™ bilgisayarlarda Ultimatte Software Control Yazılımı desteklenir.
supported on Mac™ or Windows™ computers.
Donanım Kontrol Paneli
Ultimatte Smart Remote 4
Kamera Kontrolü
Uyumlu kameralar ve ATEM switcher’ler ile birlikte kullanıldığında, Blackmagic kamera kontrolü ve tally desteklenir.
Kişiselleştirilebilir Denetim
Ethernet protokolü, Ultimatte kullanım kılavuzuna dahil edilmiştir. Ultimatte Kullanım Kılavuzu
Yazılım Güncellemeleri
Mac™ veya Windows™ bilgisayarlar için USB-C veya Ethernet bağlantısının kullanımı.
Yapılandırma
Ultimatte IP adresi, ön panelden ya da USB aracılığıyla bağlı Ultimatte kurulum yazılımından ayarlanır.
Güç Kaynağı
1 adet Dahili 100-240V AC, 50/60Hz
Güç Kullanımı
12W
Opsiyonel Aksesuar
Ultimatte Smart Remote 4
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
HDMI Video Çıkışı
1 (1080p60)
Bilgisayar Arabirimi
2 adet arka USB-C 3.0 portu, Smart Remote kontrolünü etkinleştirmek üzere harici fare ve klavye bağlamanın yanı sıra sabit görüntü yüklemek, önayarları saklamak/yüklemek ve arşivleri saklamak/yüklemek üzere USB-C depolama cihazları bağlamak için.
1 adet ön USB-C 3.0 portu, arka USB-C portlarıyla aynı işlevselliği sunmanın yanı sıra, Ultimatte Setup yardımcı yazılımı kullanılarak yazılım güncellemeleri ve yapılandırma için Mac veya PC bilgisayarlara bağlanma imkanı sunar.
Tüm USB-C portlar, bağlı cihazlara güç sağlamayı destekler.
Ethernet
2 adet 10/100/1000 Mbps Ethernet portu, Ultimatte 12'nin kontrolü için LAN ağlarına bağlanmak ve Ultimatte Setup yardımcı yazılımı ile yazılım güncellemeleri yapmak için.
Döner Düğmeler
8 adet döner düğme, parametre ayarları için.
Birim ID (Kimlik) Butonları
8 adet buton. Aktif mod için mavi renkte yanar.
Birim ID LED Göstergeleri
Çevrim içi için yeşil ve yayında olma için kırmızı renkte yanar.
Alt + Hızlı Yükleme/Kaydetme Butonları
Alt butonu ve önayarları kaydetmek için 5 ek buton.
Hızlı Yükleme/Kaydetme Butonları
5 adet buton, önayarları yüklemek için.
File Clear (Dosya Boşaltma) Butonu
1 adet buton, Otomatik Keyleme için.
Alt + File Clear
Alt butonu ve ayrıca bir dosya silme butonu kullanıcı tarafından belirlenen bazı önayarları kullanan Otomatik Keyleme için.
Kişiselleştirilebilir Menüler
4 adet menü, en çok kullandığınız kontrollerle kendi menünüzü oluşturabilmeniz için.
LED Kontrolü
LED lambalar için kullanıcı tarafından ayarlanabilen parlaklık kontrolü.
Yazılım Güncellemeleri
Ultimatte Setup yardımcı yazılımı kullanılarak, USB veya Ethernet bağlantısı üzerinden yazılım güncellemeleri.
Dokunmatik Ekran
10,1 inç 1280 x 800 renkli ekran paneli. Ayarlar ve menülerde gezinmek için, ekran üstü kontroller ile entegre kapasitif dokunmatik ekran.
Güç Kaynağı
1 adet Kilitlenen 5.5mm uçlu +12V DC güç girişi, harici güç kaynağı ya da batarya kullanımı için.
Güç Kullanımı
24W azami
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
Güç Kaynağı
1 adet Dahili 100-240V AC, 50/60Hz
Güç Kullanımı
12W
Opsiyonel Aksesuar
Ultimatte Smart Remote 4
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
HDMI Video Çıkışı
1 (1080p60)
Bilgisayar Arabirimi
2 adet arka USB-C 3.0 portu, Smart Remote kontrolünü etkinleştirmek üzere harici fare ve klavye bağlamanın yanı sıra sabit görüntü yüklemek, önayarları saklamak/yüklemek ve arşivleri saklamak/yüklemek üzere USB-C depolama cihazları bağlamak için.
1 adet ön USB-C 3.0 portu, arka USB-C portlarıyla aynı işlevselliği sunmanın yanı sıra, Ultimatte Setup yardımcı yazılımı kullanılarak yazılım güncellemeleri ve yapılandırma için Mac veya PC bilgisayarlara bağlanma imkanı sunar.
Tüm USB-C portlar, bağlı cihazlara güç sağlamayı destekler.
Ethernet
2 adet 10/100/1000 Mbps Ethernet portu, Ultimatte 12'nin kontrolü için LAN ağlarına bağlanmak ve Ultimatte Setup yardımcı yazılımı ile yazılım güncellemeleri yapmak için.
Döner Düğmeler
8 adet döner düğme, parametre ayarları için.
Birim ID (Kimlik) Butonları
8 adet buton. Aktif mod için mavi renkte yanar.
Birim ID LED Göstergeleri
Çevrim içi için yeşil ve yayında olma için kırmızı renkte yanar.
Alt + Hızlı Yükleme/Kaydetme Butonları
Alt butonu ve önayarları kaydetmek için 5 ek buton.
Hızlı Yükleme/Kaydetme Butonları
5 adet buton, önayarları yüklemek için.
File Clear (Dosya Boşaltma) Butonu
1 adet buton, Otomatik Keyleme için.
Alt + File Clear
Alt butonu ve ayrıca bir dosya silme butonu kullanıcı tarafından belirlenen bazı önayarları kullanan Otomatik Keyleme için.
Kişiselleştirilebilir Menüler
4 adet menü, en çok kullandığınız kontrollerle kendi menünüzü oluşturabilmeniz için.
LED Kontrolü
LED lambalar için kullanıcı tarafından ayarlanabilen parlaklık kontrolü.
Yazılım Güncellemeleri
Ultimatte Setup yardımcı yazılımı kullanılarak, USB veya Ethernet bağlantısı üzerinden yazılım güncellemeleri.
Dokunmatik Ekran
10,1 inç 1280 x 800 renkli ekran paneli. Ayarlar ve menülerde gezinmek için, ekran üstü kontroller ile entegre kapasitif dokunmatik ekran.
Güç Kaynağı
1 adet Kilitlenen 5.5mm uçlu +12V DC güç girişi, harici güç kaynağı ya da batarya kullanımı için.
Güç Kullanımı
24W azami
Çalışma Ortamı Sıcaklığı
0° ila 40°C (32° ila 104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60°C (-4° ila 140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız.
Güç Kaynağı
1 adet Kilitlenen 5.5mm uçlu +12V DC güç girişi, harici güç kaynağı ya da batarya kullanımı için.
Güç Kullanımı
24W azami
